เทคนิคการเขียนเส้นแบบ Tangent
ในการ Sketch 2D บ่อยครั้งผู้ใช้งานต้องการสร้างเส้นสัมผัสระหว่างวงกลม/เส้นตรง, วงกลม/เส้นโค้ง หรือ วงกลม/วงกลม ในโปรแกรม ZW3D มีวิธีการสร้างแบบง่าย ๆ ดังตัวอย่างต่อไปนี้

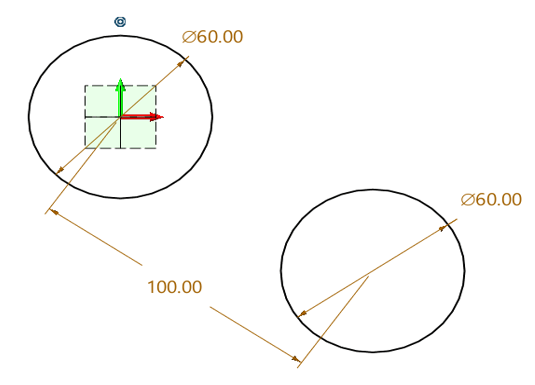

1. เขียนวงกลม 2 วง (Mode : Sketch 2D)

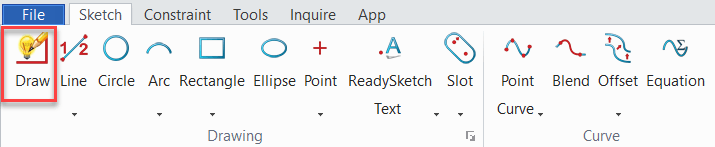

2. เลือกคำสั่ง Draw

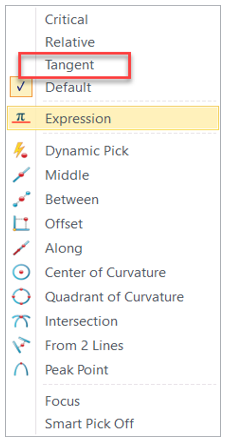

3. ที่หน้าจอเขียนแบบ ให้คลิกเมาส์ปุ่มขวา และให้ทำการเลือกคำสั่ง Tangent
4. เลือกวงกลมที่จะทำการสร้างเส้น Tangent

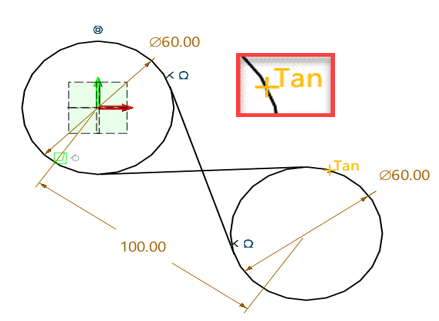

จุดสังเกตุ : ขณะที่เลือกวงกลม จะมีสัญลักษณ์ Tangent แสดงขึ้นมา

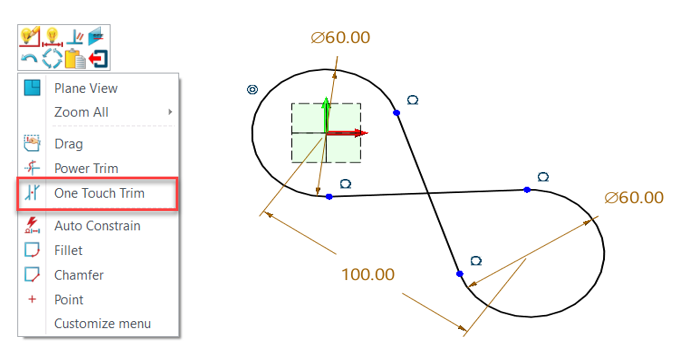

5. ลบเส้นที่ไม่ต้องการออก โดยการใช้คำสั่ง One Touch Trim (คลิกเม้าส์ปุ่มขวาที่หน้าจอเขียนแบบ)
จะเห็นว่า การสร้างเส้นแบบ Tangent ไม่ยากอย่างที่คิด
