การตรวจสอบเส้นซ้อนกันและลบออกใน Sketch 2D
ในการ Sketch 2D บ่อยครั้งผู้ใช้งานจะมักพบปัญหาเรื่องเส้นซ้อนทับกัน ทำให้การสร้างชิ้นงาน 3D ทำได้ยาก
ในโปรแกรม ZW3D มีคำสั่งช่วยในการตรวจสอบและลบเส้นที่ซ้อนทับกันด้วยวิธีง่าย ๆ ดังนี้

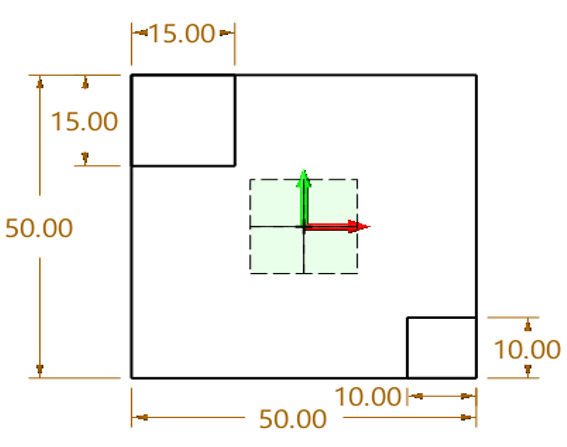

1. ตัวอย่างชิ้นงานที่มีการเส้นซ้อนกัน (Mode : Sketch 2D)

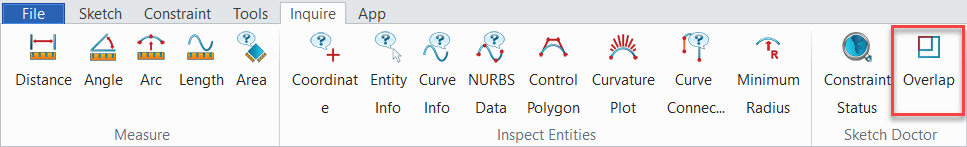

2. เลือกคำสั่ง Overlap จากแถบคำสั่ง Inquire

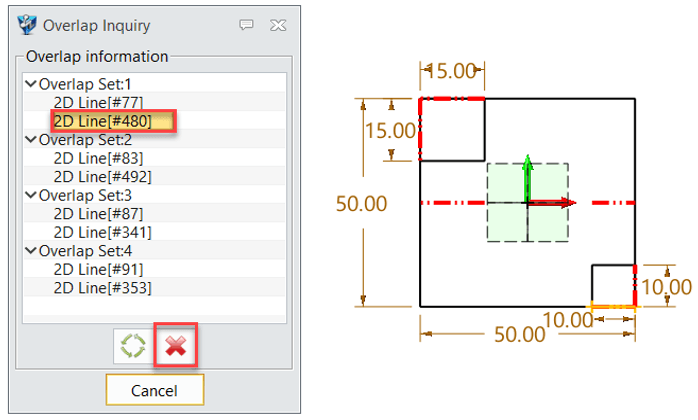

3. Dialog Box จะแสดงดังรูปด้านล่าง
ให้ทำการเลือกเส้นซ้อนกันที่ไม่ต้องการ และกดปุ่มเครื่องหมาย ❌
ด้วยคำสั่ง Overlap จะเห็นว่าการตรวจสอบเส้นซ้อนกันและลบ สามารถทำได้ง่าย ซึ่งช่วยให้ผู้ใช้งานประหยัดเวลาในการค้นหาเส้นซ้อนทับกันได้
